ASTM AASHTO California que lleva el molde del ratio CBR y componentes manchan el equipo de prueba

Introducción

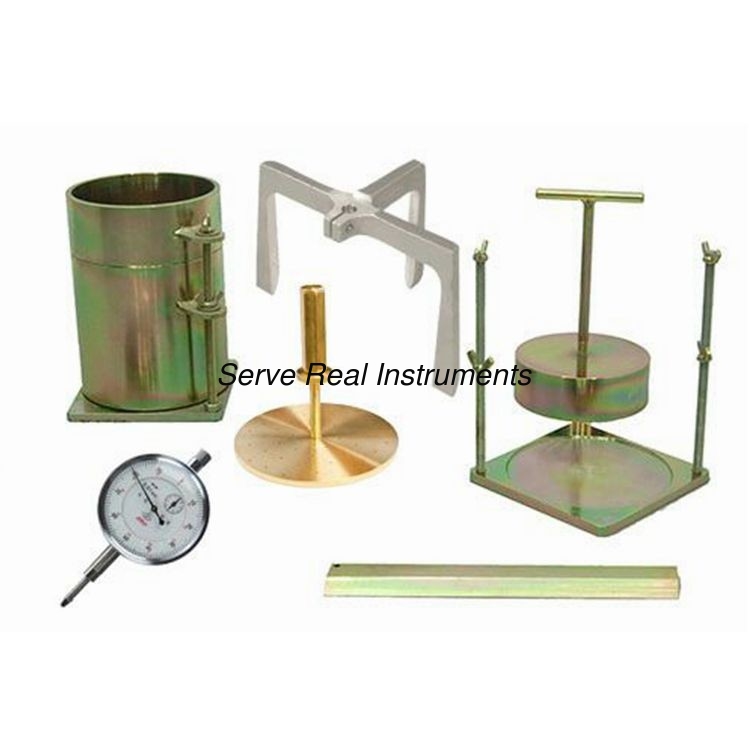

La California que lleva el sistema del molde de (CBR) del ratio incluye los componentes del molde, de la base y del cuello

cuál es necesario preparar los especímenes condensados para la prueba de CBR.
Cada componente se construye del acero pesado, es inoxidable y cumple estándares de ASTM y de AASHTO.

Pesos de la sobrecarga de CBR en los modelos anulares o ranurados usados en aplicación de fuerzas de la sobrecarga.
El disco del espaciador de CBR se inserta en moldes de CBR como doble fondo durante la compactación.
La placa de la inflamación de CBR se utiliza al medir la inflamación y como portador para los pesos de la sobrecarga.
El trípode de la inflamación de CBR coloca un indicador del dial para medir la inflamación del espécimen.
El pistón de la penetración para la prueba de CBR penetra la muestra de CBR bajo carga mientras que la profundidad de la penetración se registra.
Los ajustes del filo de CBR en el final de un CBR moldean para el muestreo del campo de suelos "in-situ".
Los filtros de CBR son círculos reutilizables de la malla de alambre del acero inoxidable o papel de filtro grueso no reutilizable colocados entre el suelo y el disco del espaciador.

Especificaciones técnicas

Tamaño del molde de CBR: los 6in * los 7in (152*178m m) ID*H

Tamaño separado del cuello: 152*51m m ID*H

Peso anular de la sobrecarga: 5lb (2.25kg), agujero del centro de los .125in (54m m).

Pesos ranurados de la sobrecarga: 5lb (2.25kg), agujero del centro de los .125in (54m m).

Disco del espaciador de CBR: 151x61m m

Placa de la inflamación: el diámetro 150m m, metal la placa perforada con el tronco ajustable que se cierra fácilmente en el lugar en el extremo del contacto.

Anillo del corte de CBR: 152mm*51m m ID*H

Filtro de CBR: No. 100 filtros de la malla o del papel del acero inoxidable
