Equipo de prueba archivado magnético del sistema de medición de la distribución del campo magnético

Equipo de prueba archivado magnético del sistema de medición de la distribución del campo magnético

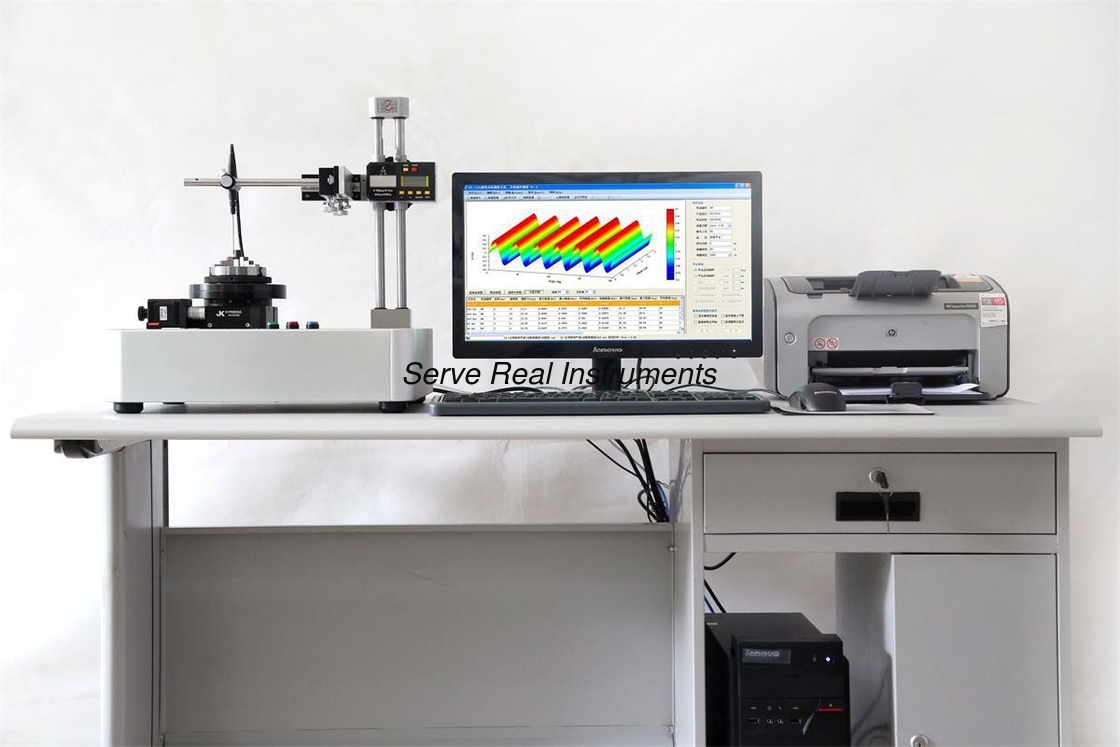

El aparato de MFE-DBR se utiliza especialmente para medir la distribución del campo magnético, es una herramienta imprescindible para evaluar la exactitud de la magnetización del imán y la inspección de la calidad del anillo magnético.

Puede proporcionar informes de prueba tales como coordenadas XY, distribución de los coordenadas polares de P, del campo magnético 3D y análisis armónico en relación con la onda fundamental para proporcionar los datos exactos de la distribución del campo magnético para el diseño del motor. El alto diseño de la concentricidad y el nivel de la alta precisión de la vuelta de la punta de prueba aseguran la calidad del equipo.

Características

El control interno de SCM del △, gama puede ser diseñado arbitrariamente

Potencia de entrada del △: AC220V±20V, 50Hz

Control de alta precisión completamente automático de XYZ del △ (excepto tipo simple)

El interfaz del △ RS-232 puede comunicar directamente con el ordenador

El △ importó la tirada del tres-mandíbula para asegurar la concentricidad de la rotación mejor de 0.05m m

Resolución del ángulo de la rotación del △: 360°/32000

La rotación lisa del △ del motor de escalonamiento, la inquietud es menos de 0.03m m

Velocidad de la prueba del △: 20S~60S/cycle

Reset automático del △ de la función de la comparación del polo magnético y de la onda fundamental disponible

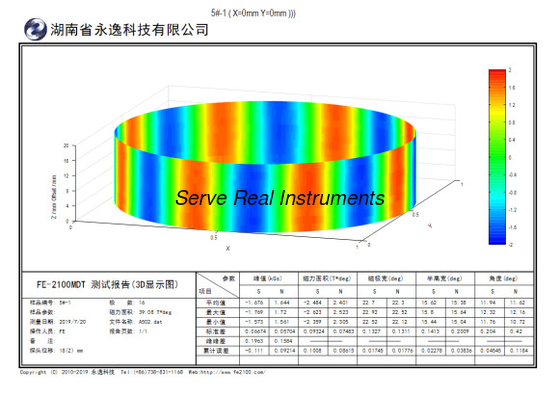

Forma de onda intuitiva de la distribución del campo magnético 3D del △, análisis de datos potente

Software magnético de la prueba de la distribución de la versión de Matlab del △

Parámetros técnicos

Gama de prueba del campo magnético del △: engranajes 0.2k/0.5k/1k/2k/5k/10/20kGs siete, exactitud 1,0%, repetibilidad 0,3%

La concentricidad del △ de la plataforma simple es mejor de 0.1m m, inquietud de la plataforma es menos de 0.03m m, concentricidad de la plataforma de la precisión es mejores de 0.05m m

△ conveniente para la superficie magnética de la prueba de anillo: la superficie externa, la superficie interna y el extremo emergen, punta de prueba ultrafina opcional para la medida magnética de varios polos de diámetro bajo y de alta densidad del anillo

Gama magnética de la prueba de anillo del △: el diámetro externo más de 3m m, diámetro interno más de 10m m, superficie del extremo más de 2m m puede ser diseñado

El △ proporciona número del polo magnético, máximo del valor máximo del polo magnético y de la anchura del polo magnético, valor mínimo y medio, así como área del polo magnético y análisis de error

Los coordenadas XY del △, los coordenadas polares de P, el análisis armónico, distribución tridimensional del campo magnético de XYZ y los informes del campo magnético son opcionales

La medida directa del △ del anillo magnético, la necesidad de usuarios uno mismo-de montar el molde no magnético de la muestra o nosotros procesan para evitar el impacto de la tirada en polo magnético

Los usuarios especiales del △ pueden ajustarlo según sus necesidades, la velocidad más rápida es 10 segundos/tiempo, resuelve la inspección en línea de la calidad, y aumenta la función de la alarma de la hacia fuera-de-tolerancia

El △ puede modificar el arreglo para requisitos particulares del producto para requisitos particulares de la distribución de varios polos del campo magnético de la placa plana

Modela la opción

MFE-DBA-01: el ajuste manual del movimiento de la punta de prueba, puede hacer solamente la sola exploración del ciclo del anillo magnético;

MFE-DBA-02: Sonde el movimiento controlado por el software, punto de prueba y el punto de la parada puede ser preestablecido; La punta de prueba se puede reajustar automáticamente, y puede fijar automáticamente la prueba en diversas posiciones en una dirección para terminar la exploración del campo magnético de un llano.

MFE-DBA-03/04: Aumentó la función llana de la exploración basada en la medida rotatoria.
