| Lugar de origen: | Continente de China |
| Nombre de la marca: | SRI |
| Certificación: | ISO 9001 |
| Número de modelo: | JT-FWD-01 |
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | 40,000-50000USD |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 25-30 días laborables |
| Capacidad de la fuente: | 20sets/Month |
| Estándares: | SHRP-LTPP AASHTO R32 FWD | Funciones: | Prueba de la fuerza de sustentación del pavimento |
|---|
Modelo: JT-FWD-01
Estándares
SHRP-LTPP AASHTO R32 FWD; JTG 3450-2019; T0953-2008; JTT1125-2017; JJG133-2017
Introducción

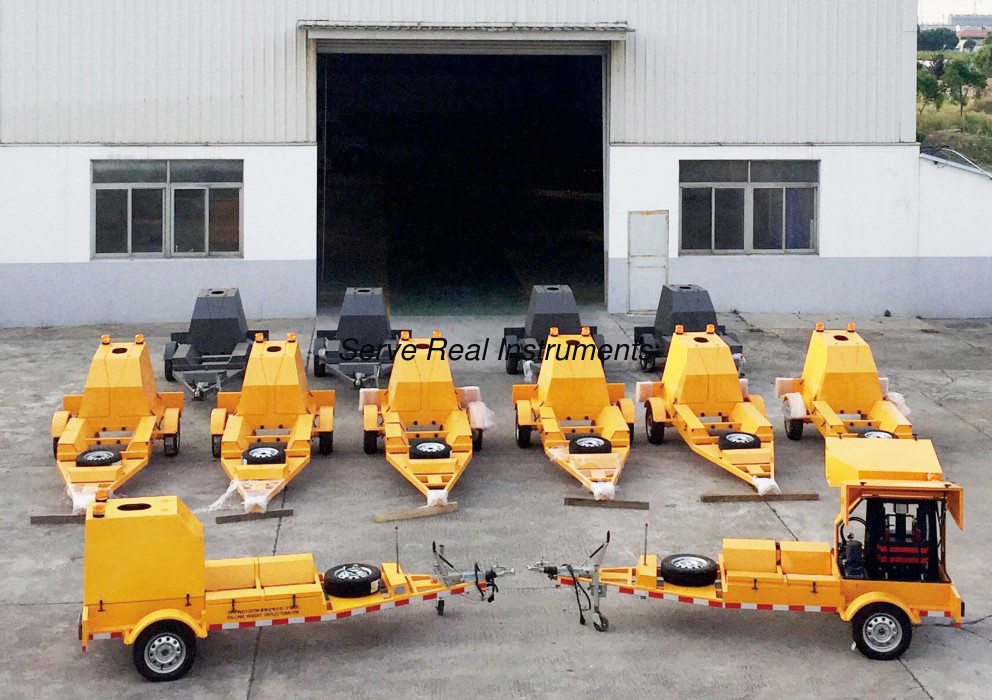

El peso que cae Deflectometer (FWD para el cortocircuito) es un equipo especial usado para evaluar la fuerza de sustentación del pavimento. Enciende el dispositivo del peso del descenso a través del sistema hydráulico controlado por ordenador, de modo que el peso del descenso de ciertas caídas totales libremente de cierta altura, y los actos de la fuerza del impacto en la placa de cojinete y lo transmite a la superficie de la carretera, de tal modo imponiendo una carga del pulso ante la superficie de la carretera, dando por resultado la deformación instantánea de la superficie de la carretera. Los sensores en diversas distancias del punto de medición detectan la deformación de la superficie de la capa estructural, y el sistema de registración transmite la señal al ordenador, es decir, la desviación dinámica y el lavabo de la desviación generados bajo acción de la carga dinámica se miden.
Comparado con la desviación tradicional de la medida del haz de Beckman, la desviación del peso de caída es fácil de utilizar, rápido, seguro, ahorrador de trabajo, simula la situación real para aplicar cargas dinámicas, y es conveniente para la medida de larga distancia y continua. Después de análisis y de la comparación, la administración federal de la carretera de los E.E.U.U. confirmó que el FWD es un mejor equipo dinámico de la evaluación de la carga para la fuerza de sustentación del pavimento, y FWD seleccionado como equipo importante para la evaluación de la fuerza del pavimento en la puesta en práctica del plan de SHRP.
Especificaciones
| Sistema de frenado | Equipado del freno de la inercia | |
| Dispositivo de la tracción | Acoplador estándar del remolque con la bola del remolque de 50m m | |
| Señalización del dispositivo | Con la dirección, frenado, invirtiendo, lámparas de combinación de la exhibición de la anchura | |
| Función de GPS | Con el módulo de GPS (puede detectar la colocación) | |
| Capa de cuidado de la seguridad | Equipado de la seguridad llamativa que advierte muestras reflexivas | |
| Luces de la ingeniería | Equipado de dirigir luces | |
| Método de elevación del martillo | Martillo de elevación hidráulico | |
| Fuente de alimentación | El sistema de carga del tractor proporcionó | |
| Gama del sensor de la desviación | -3500um~+3500um | |
| Número de sensores de la desviación | Estándar 9, 1-23 opcional | |
| Exactitud de la prueba de la desviación | mejor el de 2% | |
| Resolución de la desviación | 0.1um | |
| Repetibilidad de la desviación | La desviación estándar de 40 datos de prueba en el mismo punto no es más los de 3μm | |
| Carga máxima | 120/150kN (mejorable a 300kN) | |
| Gama de la carga | 0~120/150kN | |
| Exactitud de la carga | el 1% | |
| Resolución de la carga | 0.1kN o 1kPa | |
| Gama de temperaturas | -50~100℃ | |
| La exactitud de la medida de la temperatura debe ser | 0,5% | |
| Dispositivo de elevación de la emergencia | Equipado del dispositivo de elevación hidráulico manual | |
| Resolución de la temperatura | 0.1℃ | |
| Exactitud de la medida de DMI | el 1% | |
| Resolución de DMI | 0.1um | |
| Exhibición delantera de la distancia | Exhibición en tiempo real del espaciamiento del punto de medición | |
| Tiempo de la prueba por punto | 15~20s | |
| Formato cargado del disco | diámetro de 300m m disco del sector de 4 puntos | |
| Ordenador portátil | Sistema operativo de Windows7/XP | |
| Función del software |
Cálculo con el sistema de conversión de datos del haz de Beckman Encuentre automáticamente los mejores datos de la conversión Estadísticas de distribución monopunto de la desviación Exportación del cálculo y de los datos que representa la desviación normalización de los datos Evaluación de la capacidad de la transferencia de la carga de juntas Evaluación de los vacíos de la placa y del análisis de la composición de la tiesura Automáticamente expediente la estación de la posición de cada punto de prueba Corrección de temperatura posible |
|
| Velocidad que camina | 1~140Km/h | |
| Mecanismo de bloqueo de la seguridad | Equipado del mecanismo de bloqueo de la seguridad | |
| Llevar método | Mecanismo de bloqueo automático de la placa portadora |
